       法拉第磁光效應(Faraday Magneto-optical effect)：當線偏振光在介質中傳播時，若在平行于光的傳播方向上加一磁場，則光振動方向?qū)l(fā)生偏轉，偏轉角度與磁感應強度和光穿越介質的長度的乘積成正比，偏轉方向取決于介質性質和磁場。上述現象稱為法拉第效應或磁致旋光效應;

       薩格納克干涉原理測量(Sagnac interferometer)：兩束相干光間光程差的任何變化會非常靈敏地導致干涉條紋的移動。通過干涉條紋的移動變化可測量光程微小改變量，從而測得與此有關的其他物理量(如電流)。測量精度決定于測量光程差的精度，干涉條紋每移動一個條紋間距，光程差就改變一個波長(～1000nm)，所以干涉儀是以光波波長為單位測量光程差的，其測量精度之高是任何其他測量方法所無法比擬的;

       安培環路定理(Ampere circuital theorem)：沿任何一個區域邊界對磁場矢量進行積分,其數值等于通過這個區域邊界內的電流的總和.這個定理與區域的形狀，距離或是何種材料無關。按照安培定理，相鄰導體產生的漏磁場(干擾磁場)的任何閉環矢量積分為零。也即，臨近導體的干擾對NXCT無任何影響。由于偏轉角ψ=VBl =V×∫dB/dl×l=0 ，這里ψ為偏轉角度，B為磁感應強度，V稱為費爾德常數。所以任何閉環外的磁場對閉環內的測量沒有影響。

       光源發出的光經偏振器起偏成兩束相互垂直的線偏光，這兩束正交模式的光經過1/4波片后分別變成左旋和右旋模式的圓偏光進入傳感光纖，受到導體中電流產生的磁場作用，左右旋圓偏光以不同的速度傳播，從而引起光波相位的變化，光在傳感器端的鏡面反應后，這兩束圓偏光的偏振模式互換，通過傳感光纖再次受到磁場作用，從而使受到作用的效果加倍。這兩束圓偏光經過波片后恢復為線偏振光，并在偏振器處發生干涉，通過測量干涉光強檢測出相位差，而相位差與導體中的磁場強度成正比，而磁場強度與電流強度成正比，從而可以得到被測電流的大小。

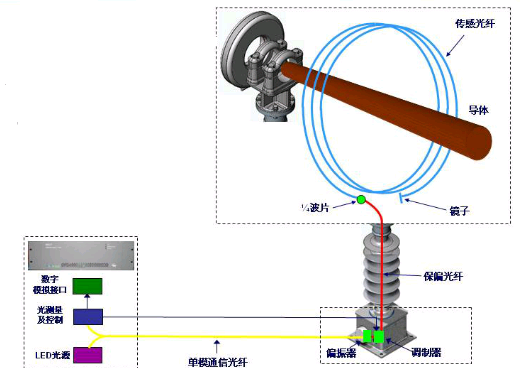

圖1反射式光纖電流傳感器示意圖

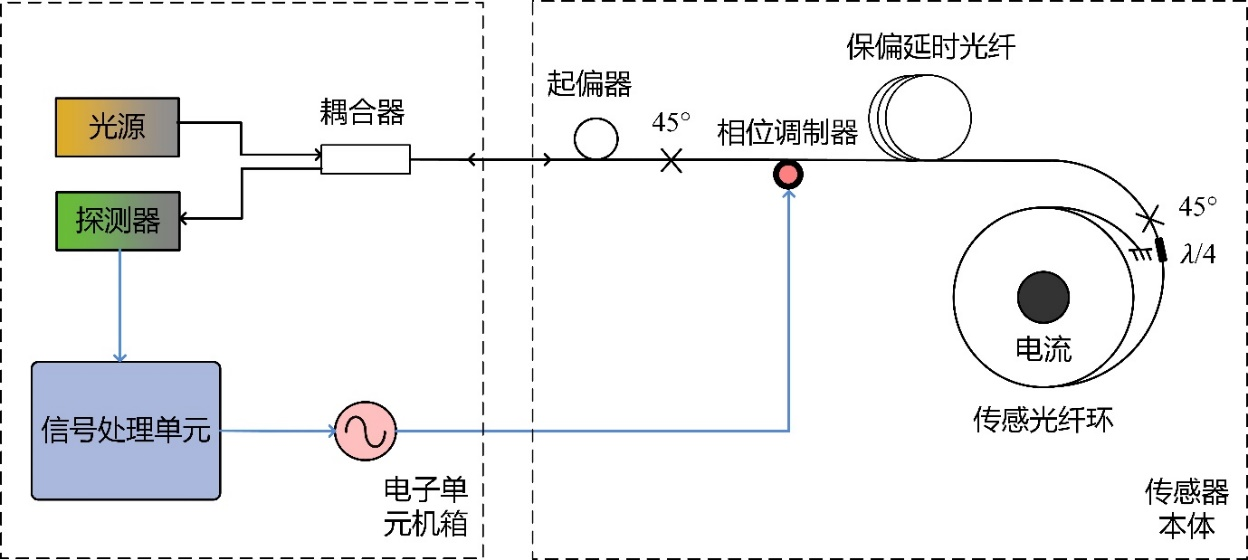

       圖1是光纖電流互感器的結構示意圖：整體由電子機箱與傳感器本體組成。電子單元主要包括光源、探測器及信號處理單元；傳感器本體主要包括光纖起偏器、相位調制器、延時線圈、1/4波片、傳感光纖和反射鏡等。其基本的工作原理為：寬帶光源發出的寬帶光經過耦合器后，進入光纖起偏器產生線偏振光；線偏振光通過45焊接，產生兩束偏振光，并進入相位調制器，實現雙折射相位調制；調制光經過延時光纖后進入1/4波片，線偏振光變成圓偏振光；圓偏振光在傳感光纖感受到電流產生的相移（磁光效應）。經端面反射后，磁光相移將翻倍；再反向經過1/4波片后，圓偏振變成線偏振，但依舊保持了磁光相移；然后反向經過延時線圈、相位調制器后，兩束線偏振光進入光纖起偏器相互干涉，最后被光電探測器接收，將光信號轉化成電信號。此電信號進入信號處理單元，經信號放大、采集、數據處理后，最終輸出電流值。

       全光纖式電流互感器的傳感光經歷了復雜的偏振態變化，理想的狀態變化見下圖。光纖電流互感器的測試精度主要受光偏振的偏離度決定。

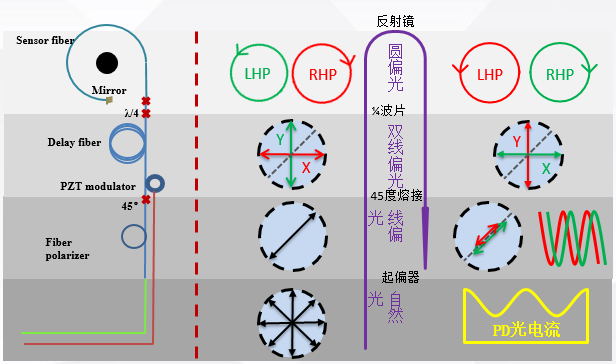

光CT的偏振變化示意圖
