光CT技術線路比較：
目前市場主流的光CT產品技術，可以用解調技術來區分：主要分為開環的PZT解調技術和閉環的IOC解調技術。開環解調技術通過分析測試信號來計算出電流值，而閉環技術通過相位反饋回路來獲得電流值。不同的解調技術有各自的優勢，會給光CT帶來不同的特點。上海潤京對這兩種技術都進行過深入研究，最終選擇了使用PZT相位調制器的開環解調技術，其重要的優勢在于，首先該技術可以對光CT光路的進行偏振補償，不僅可以實現高精度的測量，而且可以有效降低器件偏振的要求。其次，該技術是全光纖的光路結構，光路損耗小，對光源的功率要求低。
“開環”技術是GE公司（前身：NxtPhase, AREVA, Alstom）專有的優選方案（相比于閉環技術），它使用光纖PZT相位調制來實現電流相位的直接檢測。該技術由GE公司Jim首先發明，并已廣泛應用于世界各地。目前國內只有我公司能夠生產此技術產品。其原理示意圖如下：

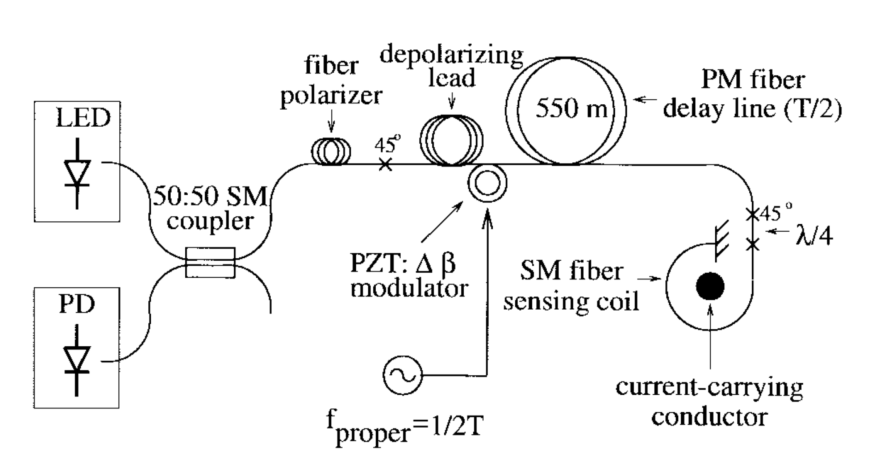

開環光CT原理示意圖（我公司產品）
“閉環”技術利用電光調制來補償待測電流產生的相位，讓光路實現零相位，從而根據電光調制相位來測量光流。全球第一個閉環技術是由GE公司的Jim發明的。該技術國內目前有廠家選用，原因是是市場有很多商用的、來源于光纖陀螺的器件及算法代碼已被開發出來直接可用了。其原理示意圖如下：

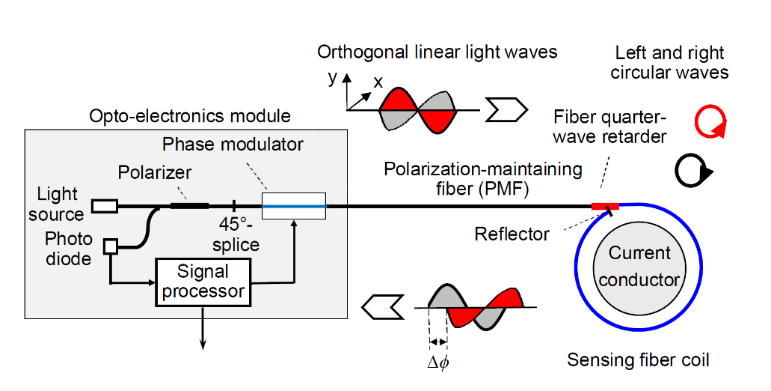

閉環光CT原理示意圖
